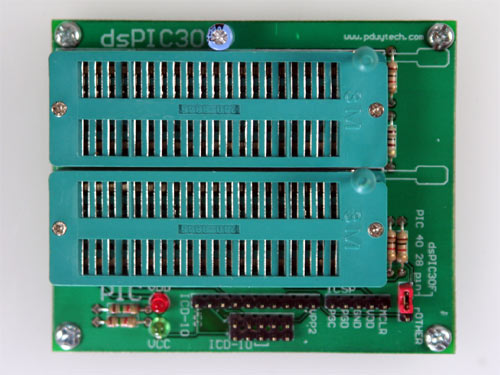

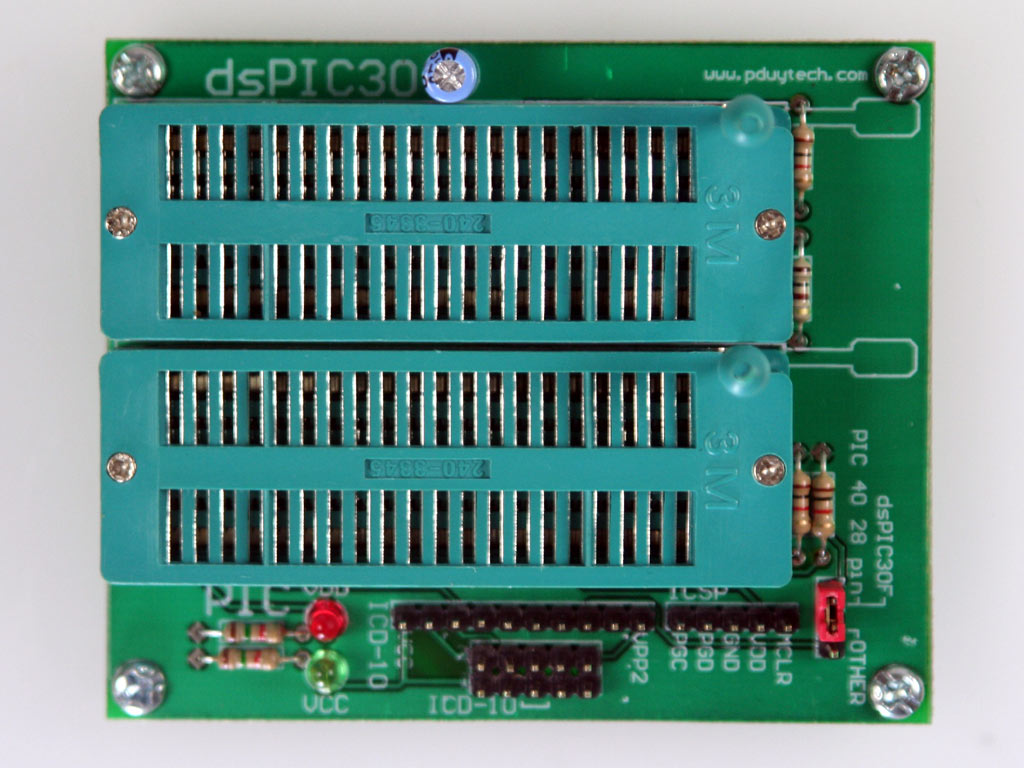

Adapter PIC & dsPIC30F là bo mở rộng cho mạch nạp gUSB PIC Base và gUSB PIC Pro. Đồng thời cũng tương thích với các mạch nạp PIC khác có hỗ trợ đường ra là ICSP. Adapter này là sự kết hợp giữa adapter nạp PIC và adpater nạp dsPIC30F vì thế tiện sử dụng, giảm giá thành.

      Khi kết hợp với mạch nạp gUSB của chúng tôi, adapter có khả năng hỗ trợ khá nhiều loại PIC : PIC10F, PIC12F, PIC16C, PIC16F, PIC18F (PDIP), dsPIC30F (PDIP) và một số Eeprom. Về giao tiếp, adapter hỗ trợ tất cả 3 loại cáp kết nối :

• Cáp bus 10-pin dành để kết nối với mạch nạp gUSB (phiên bản cũ).
• Cáp bus 5x2-pin dành để kết nối với mạch nạp gUSB hiện nay.
• Cáp bus 5-pin dành để kết nối với mạch nạp gUSB hiện nay hoặc các loại mạch nạp PIC khác có hỗ trợ đường ra là ICSP. Khi sử dụng kiểu kết nối này cần yêu cầu thêm việc thiết lập jumper trên adapter (hướng dẫn in sẵn trên bo), jumper có 2 vị trí, thứ nhất là "dsPIC30F / PIC 40 28 pin" và vị trí thứ hai là "OTHER", muốn nạp cho dsPIC30F hoặc các loại PIC 40 hay 28 chân thì đặt jumper ở vị trí 1, các trường hợp PIC có số chân khác đặt jumper ở vị trí 2. Vị trí của jumper không ảnh hưởng khi sử dụng kiểu kết nối cáp 10-pin hay 5x2-pin.

      Giá bán : 50 000 đồng

      Xem hướng dẫn sử dụng Adapter PIC & dsPIC30F Click Here
