1. Kết nối với mạch nạp gUSB

• Bạn có 1 trong 3 lựa chọn để kết nối với mạch nạp, dùng cáp bus10-pin, 5x2-pin hay 5-pin.
• Sử dụng cáp bus 5-pin có ưu điểm là đơn giản, dễ tháo lắp và được đính kèm theo mạch nạp.

• Theo hình minh họa, bạn có thể thấy rằng adapter có 3 header, 2 header ICD-10 loại 10-pin và loại 5x2-pin, cùng với header ICSP. Hãy kết nối với mạch nạp gUSB bằng ICSP theo tên từng chân tương ứng.
• Khi muốn nạp cho dsPIC30F hay các loại PIC có 28, 40 chân, bạn phải đặt jumper ở vị trí như hình minh họa, đối các loại Chip có số chân khác hãy đặt jumper ở vị trí Other.

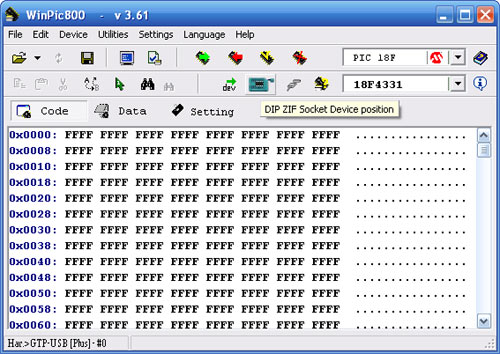

• Vị trí cụ thể để lắp Chip vào Socket (đế IC) sẽ được phần mềm Winpic800 hướng dẫn khi click vào DIP ZIP Socket....

• Bạn cũng có thể kết nối adapter với mạch nạp gUSB qua đường ICD-10, khi sử dụng cách này bạn không cần thiết lập vị trí của jumper.
• Khi kết nối bằng ICD-10, led VCC sẽ sáng thông báo cho bạn biết rằng cáp đã được nối chính xác, tuy nhiên Chip vẫn chưa được cấp nguồn
• Led VDD có chức năng thông báo Chip đang được cấp nguồn và đang được nạp.

2. Nạp chương trình cho PIC

• Nạp cho PIC qua Adapter hay trực tiếp cho PIC trên bo ứng dụng đều đạt tốc độ và sự an toàn như nhau.
• Hãy xem thêm cách nạp chương trình cho PIC. Click Here
