1. Yêu cầu

• Đã cài đặt thành công Driver và software WinPic800.
• PC đã nhận phần cứng gUSB.
• Tham khảo thêm Hướng dẫn cài đặt Driver cho gUSB.

2. Chạy thử phần mềm và kiểm tra phần cứng

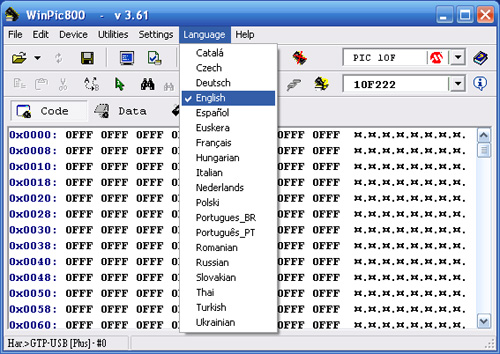

• Mở chương trình WinPic800 bằng cách double click vào shortcut WinPic800 từ màn hình Desktop. Và chọn ngôn ngữ.

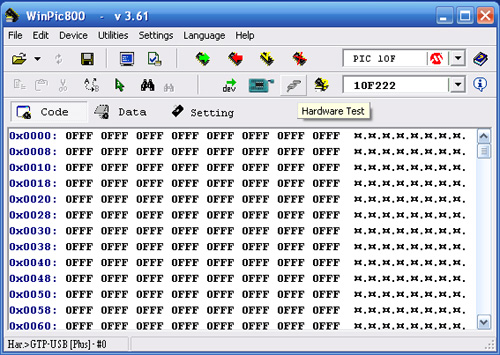

• Kiểm tra phần cứng bằng cách click icon Test harware.

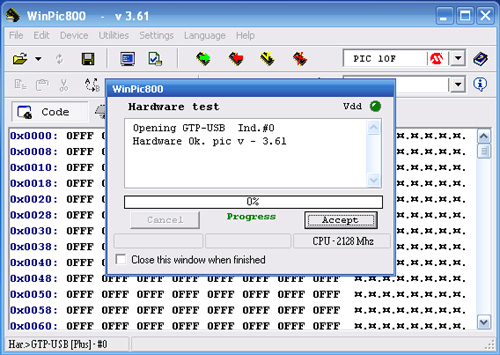

• Ta sẽ nhận được thông báo.

3. Nạp thử PIC

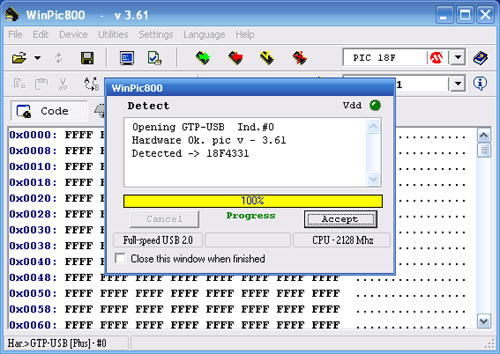

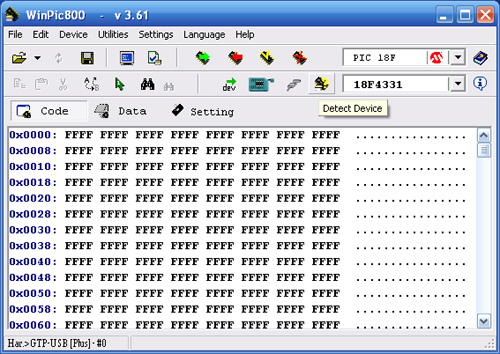

• Đặt jumper trên header-4pin ở vị trí VDD, kết nối cáp bus với chip cần nạp theo sơ đồ, chọn loại PIC tương ứng trong comboBox thứ nhất (ví dụ PIC 18F khi nạp cho PIC18F4331) , click icon Detect Device để kiểm tra chip.

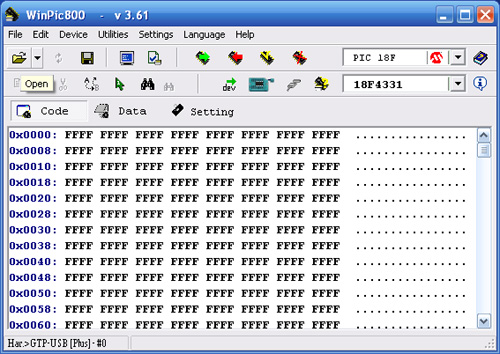

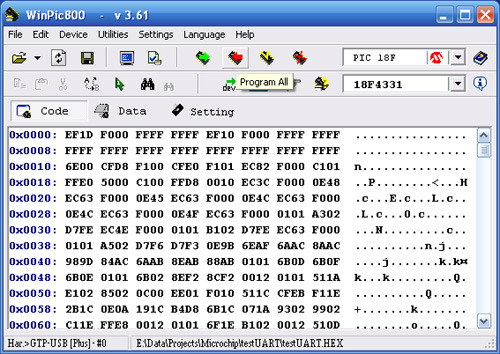

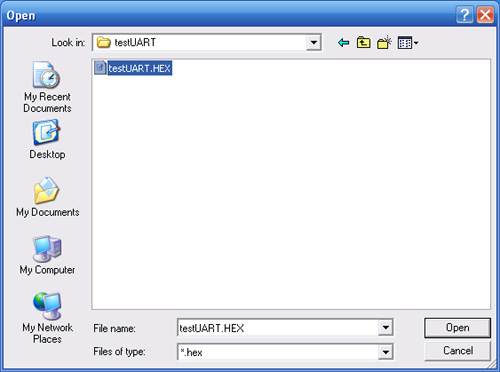

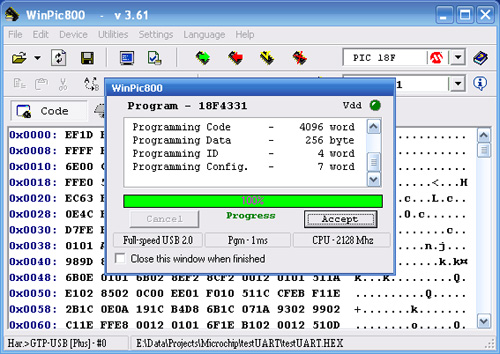

• Load file *.hex và nạp cho chip.

• Phần mềm có chức năng vừa nạp vừa kiểm tra code, vì thế không nhất thiết phải verify sau khi nạp.
• Khi PIC mục tiêu đã được cấp nguồn từ bên ngoài, nên đặt jumper trên header-4pin ở vị trí OFF để cách ly nguồn với mạch nạp.
• Khi đặt jumper trên header-4pin ở vị trí 5V, PIC mục tiêu sẽ được được cấp nguồn liên tục từ cổng USB. Lưu ý, trước khi chuyển sang vị trí 5V nên đặt ở vị trí VDD và kiểm tra thử (bằng cách Detect Device) để đảm bảo cáp bus đã gắn chính xác.

4. Nạp chương trình cho PIC qua Adapter

• Nạp cho PIC qua Adapter hay trực tiếp cho PIC trên bo ứng dụng đều đạt tốc độ và sự an toàn như nhau.
• Hãy xem thêm cách nạp chương trình cho PIC qua Adapter. Click Here

5. Nạp chương trình cho PIC trên board

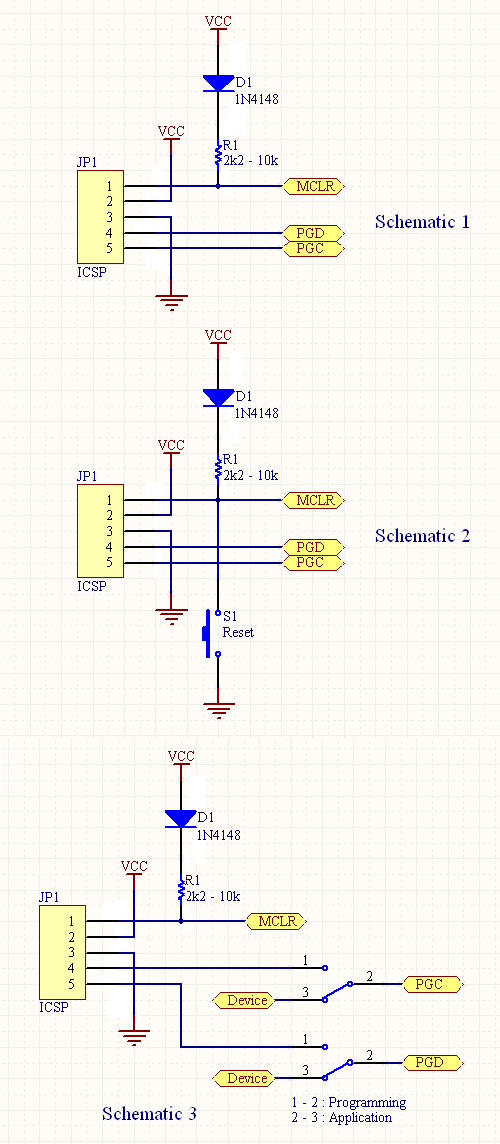

• Dưới đây là một số sơ đồ kết nối được đề nghị khi sử dụng mạch nạp gUSB PIC.

• Sơ đồ I là đơn giản nhất, khi có nhu cầu Reset PIC hãy sử dụng sơ đồ II
• Sơ đồ III dành cho ứng dụng có nhu cầu sử dụng 2 chân PGC và PGD của PIC để điều khiển thiết bị, lúc này dùng jumper để chuyển trạng thái nạp hoặc chạy ứng dụng. Có thể thêm công tắc Reset nếu cần.
• Một lưu ý khác, khi thiết kế bo mạch hãy bố trí header ICSP sao cho khoảng cách giữa 2 chân PGC và PGD của PIC tới header ICSP càng ngắn càng tốt.

6. Nạp cho PIC yêu cầu 3.3 volt

• PIC yêu cầu hoạt động ở hiệu điện thế 3.3 volt như PIC18FxxJxx, PIC24F, PIC24H và dsPIC33F. Một số điều cần lưu ý đối với các loại PIC như sau:
• Vcc cấp cho con 33f phải là 3.3 volt
• Hai chân PGC và PGD có thể nối trực tiếp với mạch nạp vì có thể hoạt động ở 5v nhưng tốt nhất nên đệm điện trở (100 ohm) để an toàn hơn.
• Ngoài việc cấp nguồn cho Vcc, bạn phải cấp nguồn cho những chân khác như VDDcore, AVdd, AVss, Vreg
• Để tạo ra nguồn 3.3 volt có 2 cách :
• Dùng LM317 và biến trở, lấy nguồn 5v từ mạch nạp giảm xuống 3.3 volt
• Dùng điện trở 100 ohm và diot zenner 3.3 volt để tạo nguồn 3.3 volt từ nguồn 5v
• Chân MCLR/Vpp chỉ được cấp tối đa là 3.3 volt, muốn vậy bạn phải dùng diot và điện trở. Diot có thể dùng 1N4148, điện trở dùng 2k2 -10k. Điện trở nối chân MCLR/Vpp lên 3.3 volt, diot nối chân MCLR/Vpp đến MCLR của mạch nạp để dòng chỉ chạy từ chân MCLR/Vpp xuống mạch nạp.
• Để lấy sơ đồ xây dựng Adapter Click Here
