1. Yêu cầu

• Đã cài đặt thành công Driver và software WinPic800.
• PC đã nhận phần cứng gUSB.
• Tham khảo thêm Hướng dẫn cài đặt Driver cho gUSB.

2. Chạy thử phần mềm và kiểm tra phần cứng

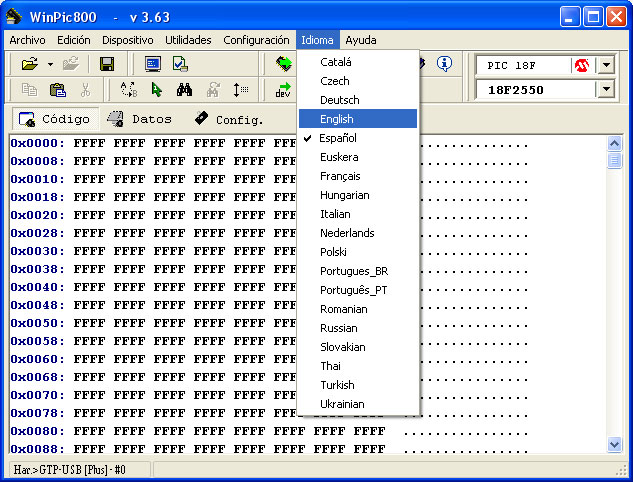

• Mở chương trình WinPic800 bằng cách double click vào shortcut WinPic800 từ màn hình Desktop. Và chọn ngôn ngữ.

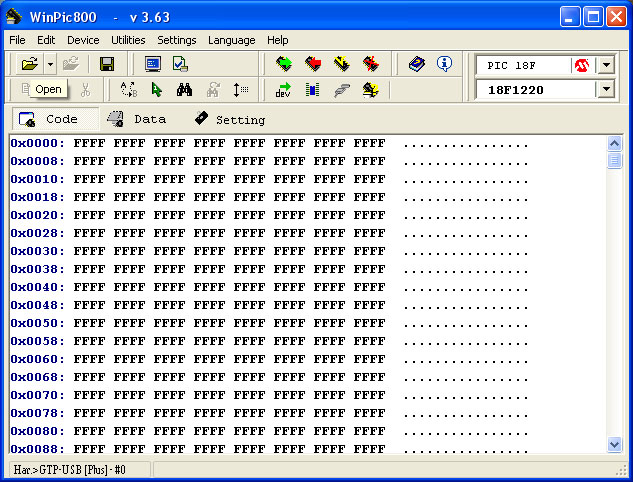

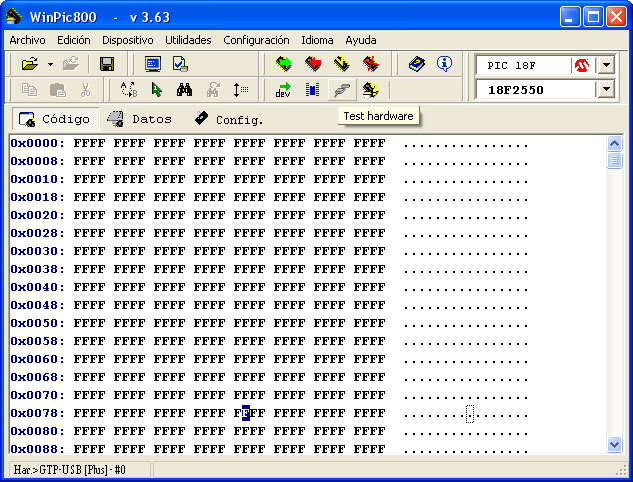

• Kiểm tra phần cứng bằng cách click icon Test harware.

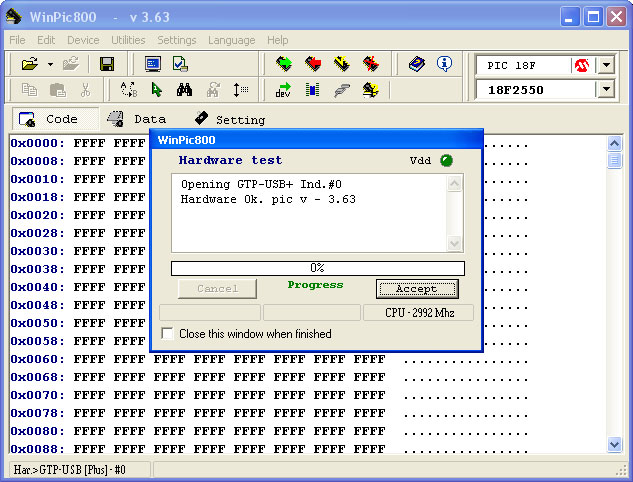

• Ta sẽ nhận được thông báo.

3. Nạp thử PIC

• Để cấp nguồn cho Chip cần nạp, bạn có 3 cách dựa vào vị trí của jumper trên header-4pin :
• Vị trí 5V cấp nguốn cố định cho Chip cần nạp, lúc này Chip được cấn nguồn liên tục từ nguồn cổng USB.
• Vị trí Vdd cấp nguồn cho Chip khi cần thiết, lúc này việc cấp nguồn cho Chip được điều khiển bởi phần mềm. Đây là vị trí mặc định và khuyên dùng.
• Vị trí Off cách ly nguồn với Chip cần nạp, lúc này Chip hay board ứng dụng đã có bộ nguồn riêng tốt hơn ổn định hơn hoặc nguốn chạy ngay ứng dụng sau khi nạp, nên không cần việc cấp nguồn từ mạch nạo nữa.

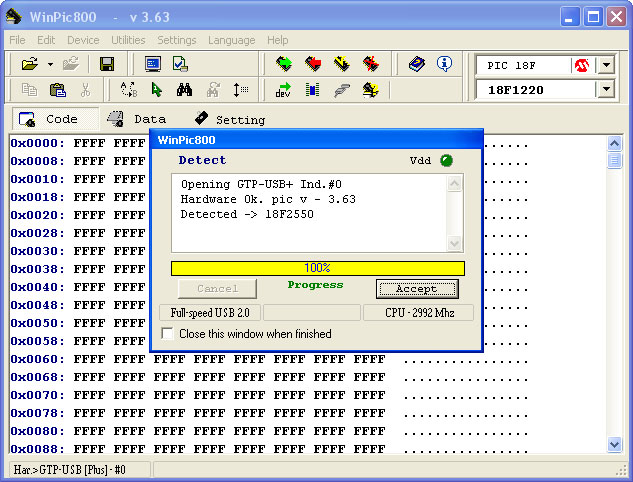

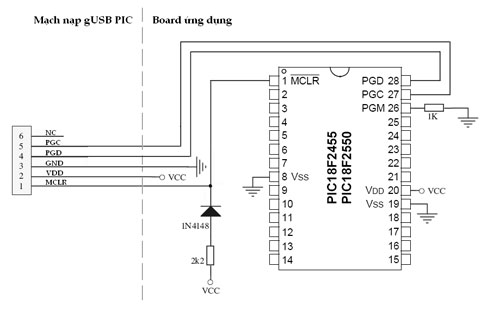

• Kết nối cáp bus với chip cần nạp theo sơ đồ, chọn loại PIC tương ứng trong comboBox thứ nhất (ví dụ PIC 18F khi nạp cho PIC18F2550), đối với comboBox thứ hai không cần phải điều chỉnh, click icon Detect Device để kiểm tra chip.

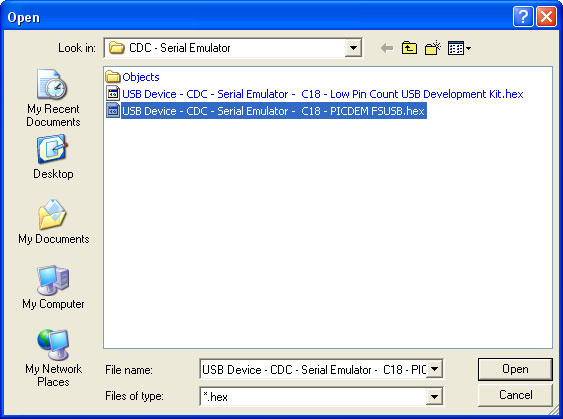

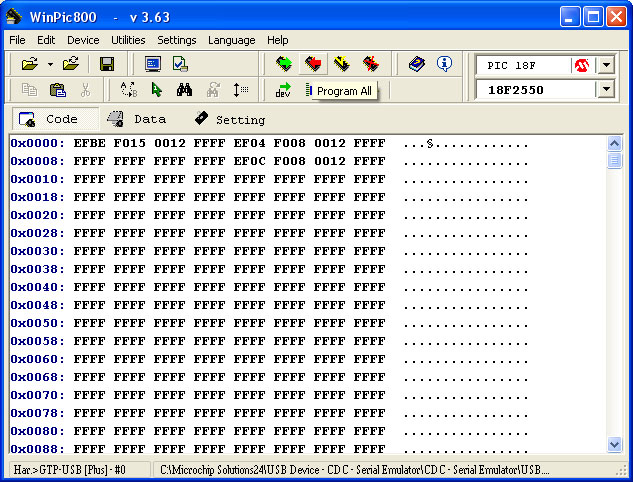

• Load file *.hex và nạp cho chip.

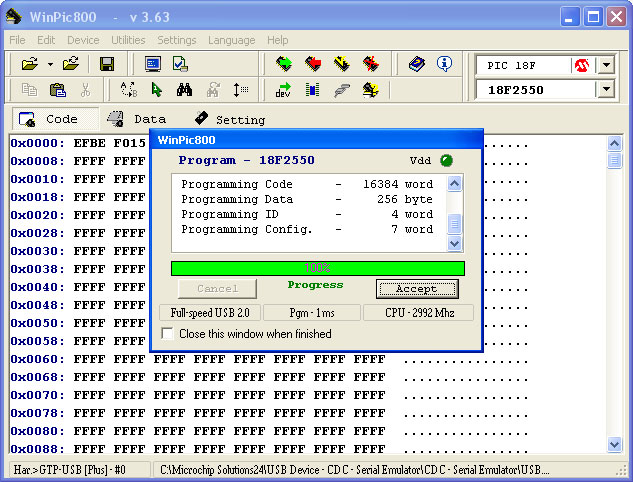

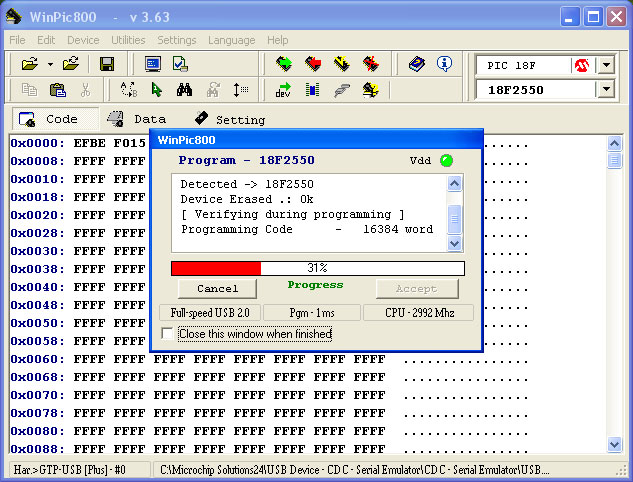

• Phần mềm có chức năng vừa nạp vừa kiểm tra code, vì thế không nhất thiết phải verify sau khi nạp.
• Khi đặt jumper trên header-4pin ở vị trí 5V, PIC mục tiêu sẽ được được cấp nguồn liên tục từ cổng USB. Lưu ý, trước khi chuyển sang vị trí 5V nên đặt ở vị trí VDD và kiểm tra thử (bằng cách Detect Device) để đảm bảo cáp bus đã gắn chính xác.

5. Nạp chương trình cho PIC qua Adapter

• Nạp cho PIC qua Adapter hay trực tiếp cho PIC trên bo ứng dụng đều đạt tốc độ và sự an toàn như nhau.
• Hãy xem thêm cách nạp chương trình cho PIC qua Adapter. Click Here

6. Nạp chương trình cho PIC trên board

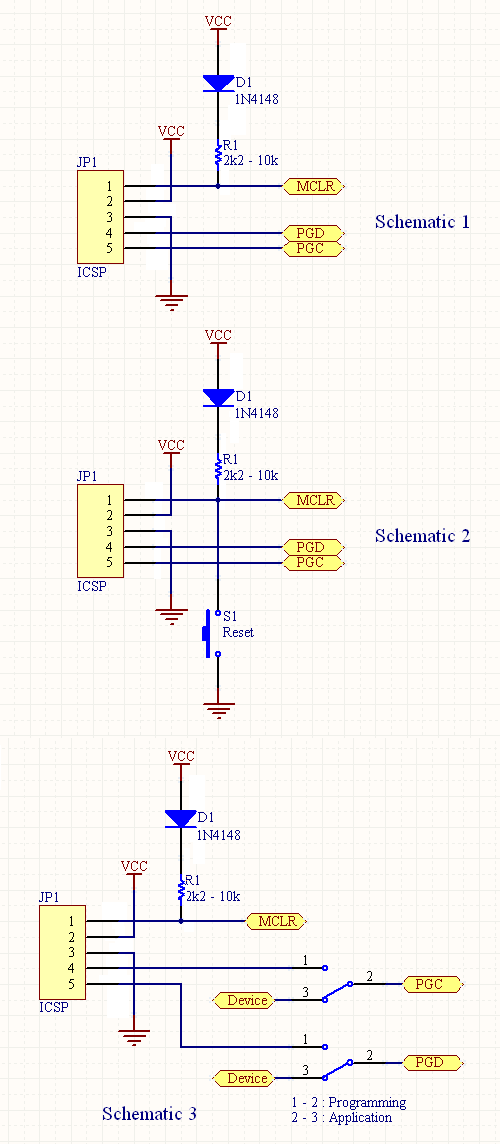

• Dưới đây là một số sơ đồ kết nối được đề nghị khi sử dụng mạch nạp gUSB PIC.

• Sơ đồ I là đơn giản nhất, khi có nhu cầu Reset PIC hãy sử dụng sơ đồ II
• Sơ đồ III dành cho ứng dụng có nhu cầu sử dụng 2 chân PGC và PGD của PIC để điều khiển thiết bị, lúc này dùng jumper để chuyển trạng thái nạp hoặc chạy ứng dụng. Có thể thêm công tắc Reset nếu cần.
• Một lưu ý khác, khi thiết kế bo mạch hãy bố trí header ICSP sao cho khoảng cách giữa 2 chân PGC và PGD của PIC tới header ICSP càng ngắn càng tốt.

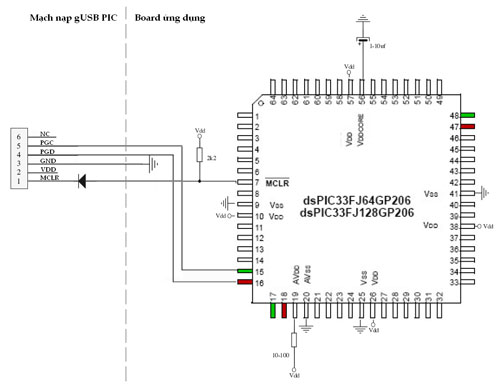

7. Nạp cho PIC yêu cầu 3.3 volt

• PIC yêu cầu hoạt động ở hiệu điện thế 3.3 volt như PIC18FxxJxx và dsPIC33F. Một số điều cần lưu ý đối với các loại PIC như sau:
• Mạch nạp không hỗ trợ cấp nguồn ra 3.3 volt, vì thế tạo nguồn riêng cho chip là tốt nhất. Hoặc lấy nguồn ra 5 volt từ mạch nạp cho qua IC ổn áp (ASM 1117-3.3) rồi cấp cho Chip.
• Hai chân PGC và PGD có thể nối trực tiếp với mạch nạp vì có thể hoạt động ở 5 volt.
• Ngoài việc cấp nguồn cho chân Vcc, bạn phải cấp nguồn cho những chân khác như VDDcore, AVdd, AVss, Vreg.
• Đối với jumper còn lại trên header-3pin của mạch nạp, bạn nên đặt ở vị trí PR (Protect) để bảo vệ Chip trong trường hợp trên phầm mềm Winpic800 bạn chọn nhầm loại Chip là PIC16F hay PIC18F.
